AiP31021 96通道點陣LCD列驅動電路 DIE
更新：2019-12-20 22:54:23??????點擊：
- 品牌：???
- 型號：???AiP31021
產品介紹
AiP31021是一個segment液晶點陣驅動電路，內有48×2位的移位寄存器、數據鎖存器、液晶驅動器和邏輯控制電路，是一個高壓CMOS結構低功耗的電路。

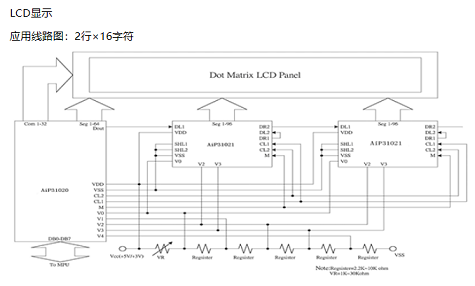

AiP31021可以從液晶驅動電路接收連續的數據，例如AiP31020，并將其轉換成相應的數據，輸出LCD驅動波形到LCD屏上，AiP31021是一個常規LCD驅動電路，可以驅動靜態和動態的LCD，該電路能當作一個segment驅動器來使用。
● 顯示驅動偏壓：靜態，1/5
● 電源電壓：2.7V～5.5V
● LCD顯示電壓(V0～VSS)：3V～7V
● 具有2個48路輸出的點陣液晶驅動電路
● 偏置電壓：V0～V4
● 輸入/輸出信號
-輸入：由控制芯片輸入顯示數據和控制脈沖信號
-輸出：48×2段波形來驅動液晶屏
● 襯底接 Vss
● 芯片面積：4593×2430（μm×μm）
● 封裝形式：DIE
