14位 10MSPS 單通道SC2245國產替代 LINEAR LTC2245
更新：2021-11-19 14:20:58??????點擊：
- 品牌：???SC
- 型號：???SC2245/LTC2245
產品介紹
主要性能? 3V 模擬電源供電
? 3V 數字電源供電
? 靈活輸入范圍： 1VP-P to 2VP-P
? 0.5V 至 3.3V 輸出電源
? 低功耗： 60mW (10MSPS)
? 10MHz 采樣， 2.5MHz 輸入：
信噪比(SNR):77dBFS
無雜散動態范圍(SFDR):82dB
? 微分非線性(DNL)： ±0.25LSB(典型值)
? 片內基準電壓源和采樣保持電路
? 兼容 ADI 的 LTC2245
? QFN-32 封裝 5mm×5mm
? 無線和有線寬帶通信
? 成像系統
? 光譜分析
? 便攜式儀器智能天線系統
? 手持式示波器

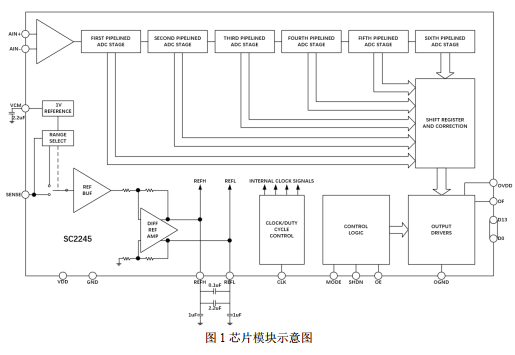

? 功能模塊示意圖：
SC2245 是一款 14 位 10Msps 低功耗 3V 模擬電源供電， 3V 數字電源供電的模數轉換器，專為數字化高頻寬動態范圍信號而設計。 SC2245 非常適合要求苛刻的成像和通信應用， 其交流性能，包括 77dB 信噪比和 82dB 無雜散動態范圍，用于遠遠超過奈奎斯特頻率的信號。直流規格包括±1LSB INL（典型值）， ±0.25LSB DNL（典型值） 和無漏失碼。 轉換噪聲很低，僅為0.98LSBRMS。一個單獨的輸出電源使輸出能驅動 0.5V 至 3.6V 邏輯電路.一個單端 CLK 輸入負責控制轉換器運作。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
