HT876 帶任意限幅的10.9W×2高保真音頻功放
- 品牌：???禾潤
- 型號：???HT876
HT876是一款立體聲D類和AB類音頻功率放大器。在D類模式，VDD = 9.0V、THD+N=10%、4Ω負載、1kHz信號條件下，能連續輸出2×10.9W功率。
HT876具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT876還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT876內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
可任意配置的限幅功能
自由選擇音頻限制幅度，使輸出音頻信號限制在固定失真水平內
內置自動限溫控制功能
支持并聯單聲道（PBTL）
支持AB類與D類切換
THD+N: 0.02%（VDD = 8.4V, RL = 4?, fIN = 1kHz, Po = 2×1.0W, BTL）
輸出功率(fIN = 1kHz, THD+N = 10%)
2×10.9W (VDD=9.0V, RL=4?, BTL)
18W (VDD=8.4V, RL=2?, PBTL)
VDD供電范圍：2.5V至9.8V
多種增益選擇：21dB, 25.5dB, 30dB
免濾波器數字調制，直接驅動揚聲器
保護功能：過流/過熱/欠壓異常保護功能
無鉛無鹵封裝，TSSOP20L-PP
應用
?藍牙音箱/智能音響
?便攜式音箱
?2.1聲道小音箱
?擴音器
?iphone/ipod/ipod docking
?拉桿音箱
?平板電腦，筆記本電腦
?便攜式游戲機
?小尺寸LCD電視/監視器
?MP4, 導航儀

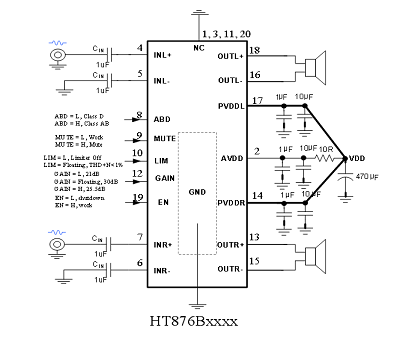

典型應圖
