10位 20/40/65/80MSPS 雙通道 SC9204國產替代ADI AD9204
更新：2021-10-29 18:34:07??????點擊：
- 品牌：???SC
- 型號：???SC9204/AD9204
產品介紹

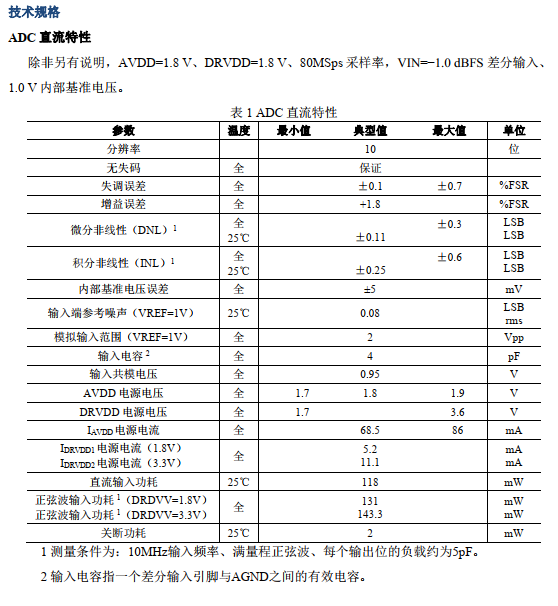

主要性能? 1.8V 電源供電
? 1.8V 至 3.3V 輸出電源
? 低功耗：
每個通道 29mW (20MSPS)
每個通道 59mW (80MSPS)

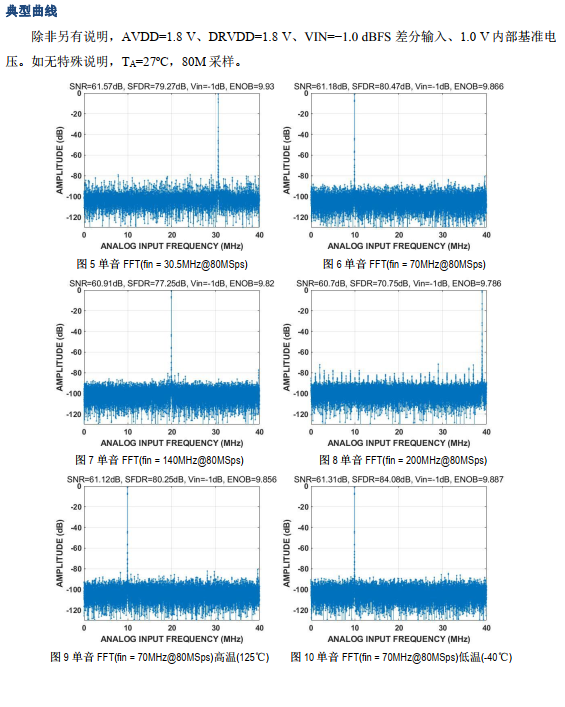

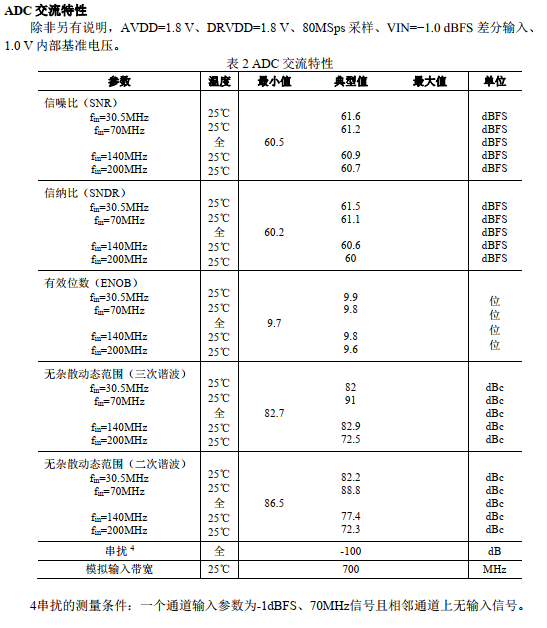

? 信噪比(SNR)：
61.6dBFS（30.5MHz 輸入）
60.7dBFS（200MHz 輸入）
? 無雜散動態范圍（SFDR）：
79dBc（30.5MHz 輸入）
71dBc（200MHz 輸入）
? 微分非線性(DNL)： ±0.11LSB(典型值)
? 片內基準電壓源和采樣保持電路
? 完全兼容 ADI 的 AD9204
? QFN-64 封裝 9mm×9mm
應用場合
? 通信
? 分集無線電系統
? 多模式數字接收器
? I/Q 解調系統
? 智能天線系統
? 電池供電儀表
? 手持式示波器
? 便攜式醫療成像
? 超聲
? 雷達/LIDAR
產品概況

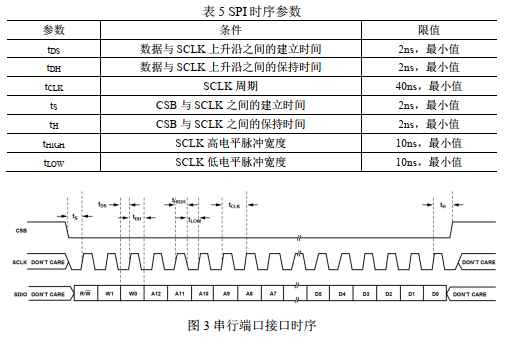

SC9204 是一款單芯片、雙通道、 10 位、 20MSPS/40MSPS/65MSPS/80MSPS 模數轉換器（ADC），采用 1.8V 電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS 數據速率時可提供 14 位精度，并保證在整個工作溫度范圍內無失碼。該 ADC 內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等?？色@得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC 通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V 和 3.3V 兩種 CMOS 電平，輸出數據可以在單條輸出總線上多路復用。

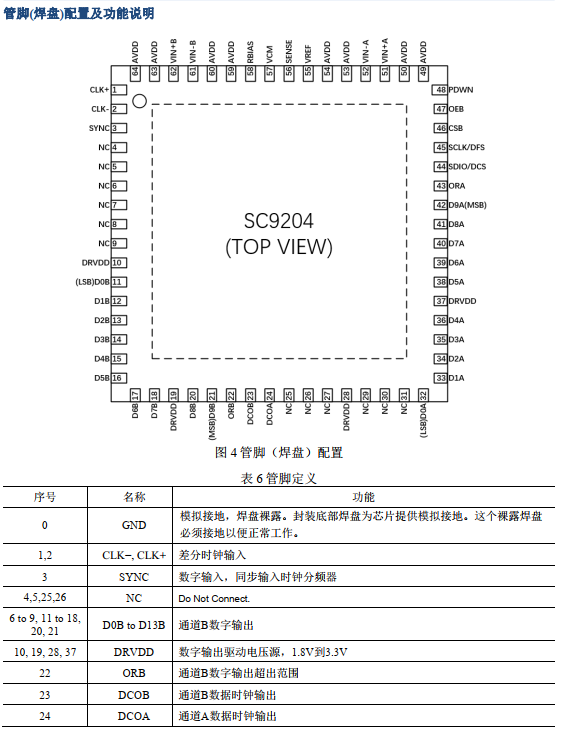

SC9204 采用符合 RoHS 標準的 64 引腳的 QFN 封裝。
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索?。?3923795851孫生-微信同號）；
