16位 80/105/125MSPS 雙通道SC9268 國產替代ADI AD9268
更新：2021-10-29 17:15:40??????點擊：
- 品牌：???SC
- 型號：???SC9268/AD9268
產品介紹
主要性能：? 1.8V 模擬電源供電
? 1.8V CMOS 輸出供電
? 低功耗： 750mW（ 125MSps）
? 信噪比(SNR) : 78dBFS(70MHz, 125MSps)
? 無雜散動態范圍(SFDR) : 88dBc(70MHz,
125MSps)
? 中頻采樣頻率達 400MHz 以上
? 小信號輸入噪聲: -154.0dBm/Hz(200Ω 輸入阻
抗， 70MHz， 125MSps)
? 可編程 ADC 內部基準電壓源
? 集成 ADC 采樣保持輸入
? 靈活的模擬輸入范圍： 1Vpp 至 2Vpp
? 差分模擬輸入 650MHz 帶寬
? ADC 時鐘占空比穩定器
? 串行端口控制
? QFN-64 封裝 9mm x 9mm
? 通信
? 分集無線電系統
? 多模式數字接收器(3G)
GSM、 EDGE、 W-CDMA、 LTE、
CDMA2000、 WiMAX、 TD-SCDMA
? I/Q 解調系統
? 智能天線系統
? 通用軟件無線電
? 寬帶數據應用
? 超聲設備

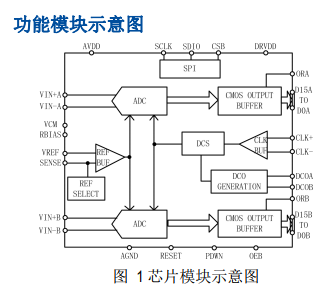

圖 1 芯片模塊示意圖
SC9268 是一款雙通道 16 位， 最高轉換速度 125MSps， 基于流水線架構的模數轉換器（ ADC） ， 內部集成了時鐘緩沖、 基準電壓源、輸入采樣保持等功能模塊， 實現對模擬輸入高速高精度模數轉換。 并集成了獨特的數字校準算法， 在不影響功耗的前提下， 有效提升ADC動態特性。 輸出為 1.8V 全并行 CMOS 電平，采用三線制 SPI 串行接口實現內部寄存器的讀寫操作。 SC9268 采用 64 腳 QFN 封裝， 額定溫度范圍-40℃ 至 85℃ 工業溫度范圍。
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
