家用農用噴霧器并聯升壓保護板解決方案 PCBA板卡
2020-3-19 12:47:49
暫無圖片。
詳細介紹
家用農用噴霧器鋰電電池串聯升壓與并聯升壓那種好？
串聯升壓：優點，轉換效率高，
缺點：要求電池配對使用，即兩個電池的電壓、內阻和容量值都要無限接近，最好是相同，否則電池的壽命會短很多，同等的情況下整體方案要比并聯升壓的價格高；
并聯升壓：優點，對電池的要求低，只要求電池的容量相同即可，可以極大的控制成本；電池使用壽命更長，通常串聯升壓的方案廠家一般保修三個月，使用并聯升壓可以保修2年左右；
缺點：轉換效率低，但是使用我司開發生產的JFPWQ12V模塊轉換效率可以達到95%；

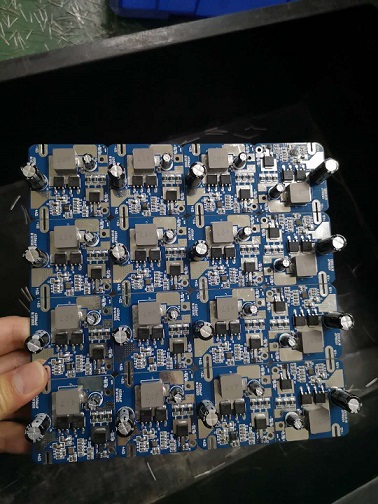

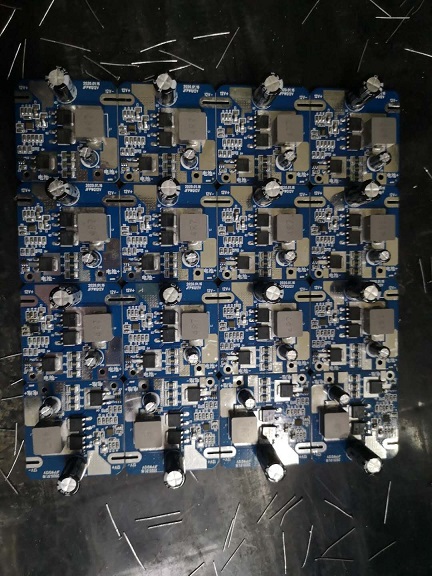

JFPWQ12V模塊是一款外置功率管的120W同步升壓、單節鋰電充電、充放電保護管理電路，支持 5-24V 輸入對鋰電充電，最大充電電流達 3A，輸出電壓12V，輸出電流達到3A，可驅動市面上所有的噴霧器電機，可以做到輸出電壓端與充電端同口，極大的方便客戶，在原來鉛酸電池噴霧器上不需要更改外圍，直接更換我司最新開發的JFPWQ12V模塊即可；采用單節鋰電池并聯直接升壓到12V，無考慮電池電芯的精度，極大的節省成本；鋰電電池相對于鉛酸電池，使用壽命更長，體積與重量更小，更環保，固定輸出12V驅動力更強。
主要特點：
內置帶限流功能的充電開關控制電路
內置充電電流可調的開關鋰電池充電模式
帶溫度調節控制的恒流恒壓充電方式
支持鋰電 0V 充電
高精度的可調充滿預置電壓：
VFULL=4.2V(±1.0%)
高精度輸出電壓：VOUT=5~24V (±2.5% )
持續輸出電流大：IOP=6A （總功率 120W）
內置鋰電欠壓保護：VUVLO=2.83V*N
LED 指示充電時閃爍、充滿后常亮
帶內置保護及外掛DW01+雙N通道MOS管雙重保護，極大保護消費者安全；
內置帶限流功能的充電開關控制電路
內置充電電流可調的開關鋰電池充電模式
帶溫度調節控制的恒流恒壓充電方式
支持鋰電 0V 充電
高精度的可調充滿預置電壓：
VFULL=4.2V(±1.0%)
高精度輸出電壓：VOUT=5~24V (±2.5% )
持續輸出電流大：IOP=6A （總功率 120W）
內置鋰電欠壓保護：VUVLO=2.83V*N
LED 指示充電時閃爍、充滿后常亮
帶內置保護及外掛DW01+雙N通道MOS管雙重保護，極大保護消費者安全；
JFPWQ12V模塊主要由五大模塊構成：升壓轉換、開關充電、LDO 調節器、鋰電保護、充放電同口檢測；升壓模塊可以輸出 5~24V，當有外接電源時開始對鋰電充電，直到電池充滿，支持邊充邊放，可以用原來的14.8V鉛酸充電器充電，無需更換外圍；
升壓轉換
集成一個有待機功能的 Boost 同步升壓充電控制器，開關頻率 350KHz，當管腳 EN 接高時升壓工作，VCC 引腳輸出電壓通過反饋電阻（RH、RM 和 RL）設置。在升壓放電模式下，電池電壓將限制在不低于最低電壓（VMIN）。當電池電壓低于低電壓閾值（VLVD）
時，LVD 引腳將從高阻抗切換到低阻抗,電壓由高平轉換成低電平。當電池電壓低于鎖定閾值（VUVLO）時，芯片將被鎖定。
VCC 引腳處的充電臨界點（VIN）被調節到反饋電阻（RH、RM 和 RL）定義的最低水平。
在放電模式下，轉換器將檢測VCC引腳VOUT電壓和VIN電壓。如果VCC的電壓高于充電臨界點(VIN)，電路會進入充電模式，如果VCC的電壓低于充電臨界點(VIN)，電路會進入電池升壓模式。外界適配器電源接入VCC進行供電時，適配器電源功率不夠，電壓低于臨界點(VIN)時，轉換器會自動升到 VOUT的電壓補充供電，將彌補適配器電源功率不夠影響帶載能力下降的問題，從而降低適配器電源成本。
集成一個有待機功能的 Boost 同步升壓充電控制器，開關頻率 350KHz，當管腳 EN 接高時升壓工作，VCC 引腳輸出電壓通過反饋電阻（RH、RM 和 RL）設置。在升壓放電模式下，電池電壓將限制在不低于最低電壓（VMIN）。當電池電壓低于低電壓閾值（VLVD）
時，LVD 引腳將從高阻抗切換到低阻抗,電壓由高平轉換成低電平。當電池電壓低于鎖定閾值（VUVLO）時，芯片將被鎖定。
VCC 引腳處的充電臨界點（VIN）被調節到反饋電阻（RH、RM 和 RL）定義的最低水平。
在放電模式下，轉換器將檢測VCC引腳VOUT電壓和VIN電壓。如果VCC的電壓高于充電臨界點(VIN)，電路會進入充電模式，如果VCC的電壓低于充電臨界點(VIN)，電路會進入電池升壓模式。外界適配器電源接入VCC進行供電時，適配器電源功率不夠，電壓低于臨界點(VIN)時，轉換器會自動升到 VOUT的電壓補充供電，將彌補適配器電源功率不夠影響帶載能力下降的問題，從而降低適配器電源成本。
充電自適應電壓：針對不同的適配器，充電輸入電壓低于 VCC 時，可以將 DCIN 拉高，強制切換為充電模式，此功能不會使適配器過載損壞。如果適配器電壓高于設定輸出電壓 0.5V，則自動將升壓轉換成降壓充電。
充放電保護：
具有完善的保護功能。內置軟啟動功能，防止在啟動時的沖擊電流過大引起故障，集成輸出過流、短路、欠壓、過溫等保護功能，確保系統穩定可靠的工作及外掛DW01+雙N通道MOS管雙重保護，極大保護消費者安全
