APX9262/GC1262R/S中文資料數據表單線圈無刷直流電機驅動
2021/8/25 11:09:47 點擊：
GC1262R/S芯片描述：
GC1262可以替代APX9262,完全兼容。
GC1262R/S 是單線圈無刷直流電機的電機驅動器。 GC1262R/S 具有高效的直接PWM 控制方式，它可以控制無刷直流電機轉速。它集成了最低速度限制模式、可調速度斜率控制模式、軟啟動模式、風扇轉速計、鎖保護、自動重啟、TSD、OCP 和噪聲控制模式，噪聲控制模式根據不同的要求，利用 SQ腳的電阻優化低噪聲性能，可以實現 BLDC風扇電機低噪聲、低振動。最低轉速模式可以通過預設 RMIN 電壓來設定最低電機轉速。可調速度坡度控制模式可以通過預設 SET 電壓來設置風扇速度坡度。軟啟動抑制高峰值啟動電流，即使在低轉速下也能提供可靠的啟動。GC1262R/S 具有 FG，RD 輸出。
芯片描述：
? 單相全波驅動器
? 可調的軟啟動和軟自啟動功能
? 寬電源電壓輸入范圍 3 到 18V
? PWM 直接控制風扇速度
? 可調的最低風扇速度限制(GC1262R)
? 可調的最低停轉 PWM(GC1262S)
? 可調的速度斜率控制
? 內置過溫，過流保護
? 堵轉保護和自動重啟
? 內置霍爾偏置
? 風扇速度反饋信號 FG 輸出
? 轉動檢測信號 RD 輸出

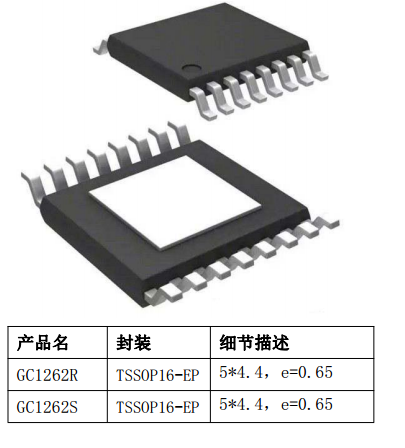

? TSSOP16-EP 封裝
