無軸承無刷直流電機的研究、應用及發展趨勢
2020/6/28 22:11:34 點擊：
文章概況：江蘇大學電氣信息工程學院的研究人員朱熀秋、郝正杰、潘偉、刁小燕，在2019年第21期《電工技術學報》上撰文指出，無軸承無刷直流電機是采用了無軸承技術的高性能無刷直流電機
江蘇大學電氣信息工程學院的研究人員朱熀秋、郝正杰、潘偉、刁小燕，在2019年第21期《電工技術學報》上撰文指出，無軸承無刷直流電機是采用了無軸承技術的高性能無刷直流電機，它不僅具有無刷直流電機體積小、效率高、維護簡便、調速性能好等特點，還兼備磁軸承無摩擦、無需潤滑、潔凈和壽命長等優點。
該文首先介紹無軸承無刷直流電機懸浮力產生原理；其次針對國內外無軸承無刷直流電機已開展的研究工作，對其關鍵技術的研究現狀進行歸納總結；然后闡述該電機在血液泵、飛輪儲能等應用領域的研究；最后，為了提升無軸承無刷直流電機的性能，分析其現存的問題，展望無軸承無刷直流電機未來的發展趨勢。
磁軸承是產生可控磁懸浮力使轉子穩定懸浮的機械元件。磁軸承具有無摩擦、無需潤滑、潔凈、高速高精和壽命長等特性，并且已經應用在高速或超高速驅動、人工心臟、渦輪分子泵和飛輪儲能等領域。然而，為了使傳動軸穩定懸浮，必須在傳動電機的兩端各安裝一個徑向磁軸承，導致轉子軸向長度較長，降低了系統的臨界轉速。
為了克服這一缺點，設計出無軸承電機，無軸承電機的懸浮力繞組和轉矩繞組共同纏繞在電機定子齒上，能同時產生徑向懸浮力和轉矩。相比于磁軸承支承的電機，無軸承電機結構緊湊而且成本低，更有利于高速運行。
迄今為止，已經研究并設計了多種無軸承電機，例如，無軸承同步磁阻電機、無軸承感應電機、無軸承開關磁阻電機、無軸承永磁同步電機、無軸承無刷直流電機等。無軸承無刷直流電機的研究雖然起步時間較晚，但由于它優越的性能，吸引了國內外學者的關注。1997年，國內學者王鳳翔首次將無軸承技術應用于永磁無刷直流電機；2007～2009年，日本學者M. Ooshima對無軸承無刷直流電機結構、控制系統以及應用進行了系統性的研究。
無軸承無刷直流電機除了具有無軸承電機臨界轉速和精度高、無摩擦磨損、無需潤滑和潔凈的優點外，與其他類型的無軸承電機相比，還具有體積小、質量輕、效率高、調速性能好等優點，因此在生命科學、飛輪儲能和航空等領域展現出特有的優勢和廣闊的應用前景。
本文首先介紹無軸承無刷直流電機懸浮力產生原理，然后總結無軸承無刷直流電機關鍵技術的國內外研究現狀，并對目前無軸承無刷直流電機應用的研究進行歸納，最后根據無軸承無刷直流電機的發展要求以及尚存的不足，展望未來無軸承無刷直流電機的發展趨勢。
1 無軸承無刷直流電機懸浮力產生原理

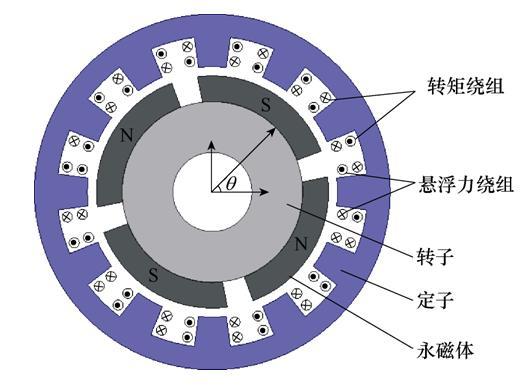

圖1給出了三相12槽8極無軸承無刷直流電機本體截面圖，定子齒槽均勻分布在定子內表面上，永磁體以表貼式嵌在電機轉子表面，定子齒上的轉矩繞組和懸浮力繞組采用集中繞組的方式，兩種繞組的分布如圖1所示，同相繞組串聯連接。
圖1 無軸承無刷直流電機本體截面圖

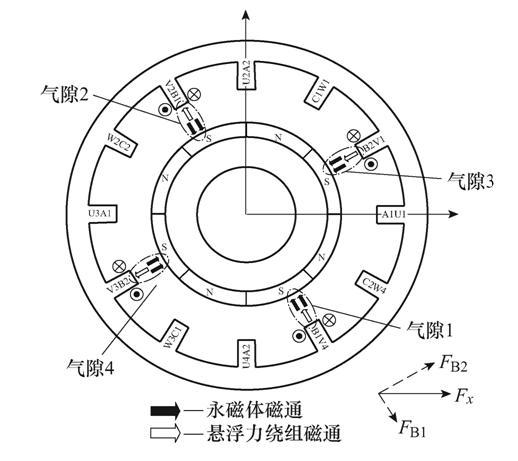

無軸承無刷直流電機轉矩原理與傳統無刷直流電機類似，這里不再贅述。懸浮力產生原理如圖2所示，當電機轉子角位置為0°時，B相懸浮力繞組B1、B2導通產生轉子徑向懸浮力，支撐電機轉子穩定懸浮。當懸浮力繞組B1、B2通如圖2所示方向的電流時，懸浮力繞組B1產生的磁通使氣隙中磁密不均勻，氣隙1處疊加的磁通密度增加，氣隙2處疊加的磁通密度減少，根據麥克斯韋應力張量法得到轉子徑向懸浮力FB1。
同理，通電B2懸浮力繞組能產生轉子徑向懸浮力FB2，通過控制B1、B2繞組電流的幅值和方向就能夠產生x軸方向上的懸浮力Fx。同理可得，其他兩相懸浮力繞組導通時，也能產生可控方向和幅值的轉子徑向懸浮力。
圖2 懸浮力產生原理
2 無軸承無刷直流電機關鍵技術（略）
2.1 無軸承無刷直流電機結構優化
2.2 無軸承無刷直流電機數學模型
2.3 無軸承無刷直流電機控制策略
2.3.1 坐標變換控制
2.3.2 線性化反饋控制
2.3.3 獨立懸浮力控制
2.3.4 直接轉矩/懸浮力控制
2.3.5 懸浮力繞組三相導通控制
2.3.6 人工智能控制
2.3.7 控制方法對比
3 無軸承無刷直流電機應用研究
3.1 血液泵
血液泵是醫療領域必不可少的重要設備，由于傳輸媒介的特殊性，要求血液泵中的血液不受污染、不受破壞、減少凝血現象。無軸承無刷直流電機的磁懸浮特性恰好解決了血液泵的溶血和血栓問題，并且能提供更高的轉矩/體積比。
有學者介紹了一種新型心室輔助系統，采用血液泵與驅動電機為一體的無軸承無刷直流電機結構，電機的定轉子為血液泵運轉的動態穩定提供徑向磁平衡力。相比于血液泵電機的原設計，新樣機的性能有了顯著提高，主要體現在電機效率提高10%以上，而功率損耗減少了1W。
有學者提出一種新型的直驅式離心血液泵，以無軸承無刷直流電機驅動，轉子與葉輪結合在一起安裝在密封的泵殼里，定子在泵殼外并纏繞混合繞組來同時產生旋轉轉矩和懸浮力，采用雙定子結構能夠產生更大的轉矩，可以作為血液泵甚至植入型人工心臟。

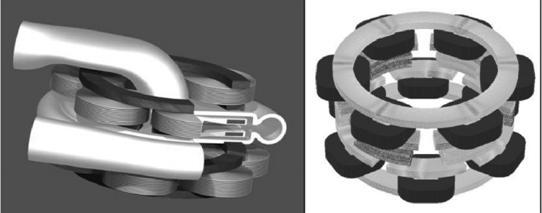

有學者提出一個應用于可植入血液泵的無軸承無刷直流電機，泵結構和有限元（Finite Element Method, FEM）分析模型如圖15所示。該電機巧妙地利用磁力和液壓力來替代機械軸承，通過比較不同極數和相數的電機以得到最小體積，最后選擇極對數為3、相數為2，并且定子選擇軟磁材料以提高電機的性能。
有學者提出一個應用于血液泵的無軸承無刷直流電機，得到使轉子穩定懸浮的新方法，它利用電機產生的磁力和永磁體產生的力，共同作用使整個系統穩定。
圖15 血液泵和有限元分析的相關模型
3.2 飛輪儲能
飛輪儲能把電能以飛輪轉子高速旋轉的機械能形式儲存起來，當需要釋放能量時，再利用飛輪帶動發電機發電，是一種機電能量轉換與儲存裝置。無論飛輪儲能是在充電還是放電狀態，電機都有著不可或缺的作用，是機械能和電能轉換的核心部件，決定了飛輪儲能系統的性能優劣。
飛輪儲能系統應用的電機需要滿足的性能要求包括：高速運行；調速范圍廣、調速性能好；空載損耗低、工作效率高；輸出轉矩大、輸出功率高等。無軸承無刷直流電機由于體積小、質量輕、調速性能好以及效率高的特點，相比于其他類型電機更適合作為飛輪儲能系統的驅動電機。

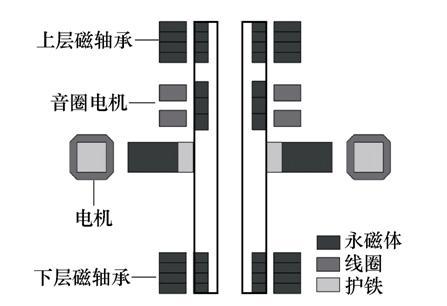

有學者提出一個應用于飛輪儲能系統的環形繞組形式的無軸承無刷直流電機，如圖16所示，具有功率高和徑向負剛度小等特點。討論了微型飛輪儲能系統對于組件層次和系統級的優化設計過程，組件層次優化主要是軸承、驅動器和無刷直流電機的離散優化，系統級優化主要通過設計部件的尺寸以及位置來獲得最大的能量儲存能力；并且對飛輪儲能系統的能量密度進行檢測，發現檢測到的能量密度遠比預期的小，提高能量密度有兩種方法，一種是提高轉速，另一種是改變結構，之后的研究以這兩點為中心來提高飛輪儲能系統的能量密度。
圖16 微型飛輪儲能系統結構示意圖
有學者對無軸承無刷直流電機飛輪儲能系統進行了基礎性研究，提出了一種新型電機結構，設計了其控制系統，闡述了轉矩子系統電動機、發電機、待機三種狀態控制和懸浮力子系統控制的實現。有學者基于飛輪儲能結構提出了一個12槽8極外轉子無軸承無刷直流電機，通過增加懸浮力繞組產生懸浮力來解決高速時機械損耗的問題，同時電機外轉子結構能使飛輪儲能裝置簡化緊湊。
3.3 其他應用研究
除了在血液泵、飛輪儲能領域的應用外，無軸承無刷直流電機在流體泵、生物反應器的攪拌器以及計算機硬盤等要求高速、高效率和體積小的場合也得到了應用。
有學者提出一個應用于小型流體泵的無軸承無刷直流電機，根據FEM的分析結果設計出了電機樣機，當它應用在小型流體泵中時，最大轉速為2 200r/min，最大流量為8.2L/min。
有學者提出一種新型的無軸承無刷直流電機，具有轉矩高的特點并應用于生物反應器的攪拌，通過樣機實驗發現轉子徑向位移小于60μm，轉子能夠實現穩定懸浮。有學者研究了無軸承無刷直流電機在計算機硬盤中的應用，具有高速且無噪聲的優點。
4 無軸承無刷直流電機研究展望
目前，國內外對無軸承無刷直流電機的研究尚處于實驗階段，為了使無軸承無刷直流電機滿足高速、高精度、低成本的要求并且得到更多的實際應用，其發展趨勢及研究重點應有以下幾點：
1）與應用相結合的電機新結構。
目前存在的傳統無軸承無刷直流電機，由于存在結構特殊性和局限性，其未來發展不應著眼于取代面廣量大的傳統電機系統；應針對該電機的尺寸參數、轉子結構、繞組極對數配置、繞線方式、線圈匝數等方面進行優化設計，并應用性能優異的新型材料，尋找與其特性契合的新應用或特殊應用，結合應用場合設計出具有新型結構的無軸承無刷直流電機。
傳統的無軸承無刷直流電機設計方法是用等效磁路法分析電機內部氣隙磁通，建立數學模型，以滿足轉矩最大性能要求為目標，通過理論分析與工程經驗得到磁軸承的設計方法，但在建模過程中忽略了諧波、端部效應、渦流損耗等多方面因素。
為了使電機設計參數更精確，國內外主要采用有限元方法對參數進行分析驗證，在改變轉子磁路結構、繞組繞線方式、永磁體材料及厚度、定轉子齒寬等參數后，通過分析參數變化對氣隙磁密與懸浮力的影響，綜合選取一組電機最優設計參數，實現電機本體結構優化配置。
2）精確數學模型的建立。
建立精確的數學模型是電機控制系統設計的關鍵環節，無軸承無刷直流電機是強耦合多變量系統，因此它對轉矩和懸浮力數學模型的精確性、可行性和可靠性有很高的要求。
目前無論是基于虛位移法還是麥克斯韋張量法建立的懸浮力數學模型都不能避免磁路飽和的問題，忽略了漏磁、齒槽效應，這在實際情況中都是不可忽略的因素。如果想要實現對電機的精確控制，就需要權衡考慮之前忽略的非線性因素，通過現代控制理論，結合數據建模與機理建模，建立更加精確的轉矩和懸浮力數學模型。
3）先進控制算法的應用。
傳統的無軸承無刷直流電機控制仍然采用經典PID算法，它的算法簡單，但是在不同工況下，電機參數變化對電磁轉矩和徑向懸浮力影響更為明顯，精度不能滿足現代發展的要求，需要對電機繞組電感、電阻等參數變量進行在線辨識，弱化參數變化對電機性能的影響，提高系統懸浮運行的魯棒性。
隨著DSP和電力電子器件的發展，可以實現先進控制算法對電機系統的控制，例如：神經網絡控制、模糊控制、自適應控制等。采用先進控制算法能夠提高電機的抗干擾能力和可靠性，從而提高電機的效率。
為了進一步提高懸浮力系統的精度以及穩定性，需要研究高性能的智能控制算法，對繞組電感、電阻等參數變量進行在線辨識，弱化參數變化對電磁轉矩和徑向懸浮力的影響。此外，利用面向電機控制的最新的高速數字信號處理器，研發模塊化、集成化的智能控制器，有利于提高整個無軸承無刷直流電機的抗干擾能力和可靠性。www.004048.com
4）無傳感器技術。
轉子角位置是無軸承無刷直流電機轉矩繞組和懸浮力繞組控制導通的依據，徑向位移是懸浮力控制系統的反饋量，因此它們的檢測是控制環節中最基礎的一步。
然而，位置傳感器的價格昂貴，受環境溫度影響大，并且為了達到位置檢測的精確，必須要安裝多個位置傳感器，這樣導致電機的成本高而且可靠性不能得到保障。因此，無傳感器技術是未來無軸承無刷直流電機研究的必然趨勢。
早期，無傳感技術的研究是通過檢測基波電流信號，從而實現轉速和位移的調節。隨著無傳感技術的發展，無軸承無刷直流電機的無傳感技術主要研究可分為：無速度和無位移無傳感技術兩種基本類型。
在無速度無傳感技術方面，有關學者提出了一種基于卡爾曼濾波器的無軸承無刷直流電機轉子轉速估計算法，并推導出轉速估算公式；在無位移無傳感技術方面，基于RBF神經網絡和基于反電動勢過零點檢測法的Cuk變換器驅動的無刷直流電機無傳感器技術，為無軸承無刷直流電機無傳感器自檢測技術提供了新思路。
5）轉矩和懸浮力脈動抑制。在旋轉電機中，由于轉子質量不平衡，電機的轉矩和懸浮力容易產生較大脈動，很大程度上導致了電機的使用壽命縮短和運行安全等問題。此外，由于無軸承無刷直流電機換相過程中的電樞磁場不是旋轉磁場而是跳躍式的步進磁場，這種磁場產生的電磁轉矩和懸浮力是脈動的，在實際運行中容易產生轉速抖動和噪聲。
傳統抑制換相轉矩脈動的方法有重疊換相法、滯環電流法、PWM斬波法和電流預測控制，借助現代控制理論，基于新型拓撲結構研究、電流滯環控制和準Z源網絡的換相轉矩脈動抑制方法已經在無刷直流電機中得以實現，能有效地提高和發揮電機性能，將其應用在高精度高要求場合的無軸承無刷直流電機轉矩和懸浮力脈動抑制中也是今后的研究發展趨勢。
6）高可靠性及容錯技術。
隨著無軸承無刷直流電機的深入研究和應用拓展，需要研究無軸承無刷直流電機容錯控制和高可靠性技術。傳統的三相四開關逆變器的容錯模式會使相電流和相反電動勢產生畸變，從而產生較大的轉矩和懸浮力脈動，因此需要改進和優化容錯拓撲，同時，新型容錯控制策略也能提高無軸承無刷直流電機的可靠性。
此外，國內外大多采用單一化的H橋結構，為了節省驅動與保護裝置，需要進一步研究具有故障隔離能力且專用集成化的電路拓撲結構。
7）轉矩和懸浮力解耦控制。
根據無軸承無刷直流電機徑向懸浮力數學模型可以發現懸浮力與轉矩之間存在較強的耦合，當懸浮力或轉矩受到外界擾動時，同時分別會對電機的瞬時轉矩和瞬時懸浮力產生影響，因此需要對轉矩和懸浮力實現解耦控制。
上述采用基于線性化反饋控制的方法實現了懸浮力和轉矩控制之間的基本解耦，但在高速精密運行時，尚未實現兩者之間的非線性動態解耦。基于逆系統解耦、最小二乘支持向量機、神經網絡逆系統等方法的解耦控制策略在無軸承永磁電機和無軸承異步電機中能夠有效減小懸浮力與轉矩間的耦合，具有良好的動態性能，將其應用于無軸承無刷直流電機中實現解耦是未來的研究方向。
另外，針對無軸承無刷直流電機繞組交替控制的特點，對懸浮力繞組和轉矩繞組電流的分時控制也能夠減小懸浮力和轉矩的耦合，這種思想也可以用于無軸承無刷直流電機解耦控制。
結論
無軸承無刷直流電機同時具備無刷直流電機體積小、效率高、調速性能好等優點以及磁軸承無摩擦磨損、無需潤滑、潔凈等特點，在血液泵、飛輪儲能等領域有廣闊的應用前景。
本文在介紹無軸承無刷直流電機懸浮力產生原理的基礎上，對電機結構優化、數學模型、控制策略和應用研究等方面進行了全面的闡述，指出了無軸承無刷直流電機的研究發展趨勢。但無軸承無刷直流電機研究起步較晚，研究不夠完善，無法滿足實際應用的要求，仍需要在無傳感技術、本體優化、先進控制策略以及高可靠性容錯技術方面做進一步的探索。
