*等效電路
霍爾元件等效電路如圖1所示，四個不平衡電阻會導致輸出失調電壓VU（圖2）。




        （圖1）等效電路                                                          （圖2）VH-B





*放大電路
微分放大器一般用于霍爾放大輸出。

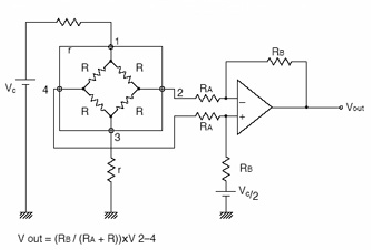

          （圖3）差動放大電路



*應用：3相無刷直流電動機


圖4、圖5是三相直流電動機時間表的示例圖。

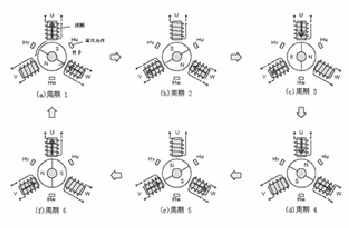

   （圖4）三相直流電動機時間圖                                   （圖5）轉軸位置和線圈電流對比圖


*并聯電路和串聯電路
在三相直流電動機應用中，霍爾元件電流連接線路有不同的兩種：并聯和串聯。




        （圖6）并聯                                                                         （圖7）串聯


并聯電路用于恒壓驅動，串聯電路則用于恒流驅動。請注意并聯電路的功耗和串聯電路的磁阻效應。
線性霍爾用于三相無刷電機 AKM 旭化成HW-101A  http://www.004048.com/Product/054267313.html
