GC8123、BL8123智能電表馬達、玩具專用芯片的應用
2020/10/23 10:35:53 點擊：
GC8123 是一款低壓 5V 全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。GC8123 能提供高達 1.2A 的持續輸出電流。可以工作在 1.2~7V 的電源電壓上。GC8123 具有 PW（IN/IN）輸入接口,與行業標準器件兼容， 并具有過溫保護功能。

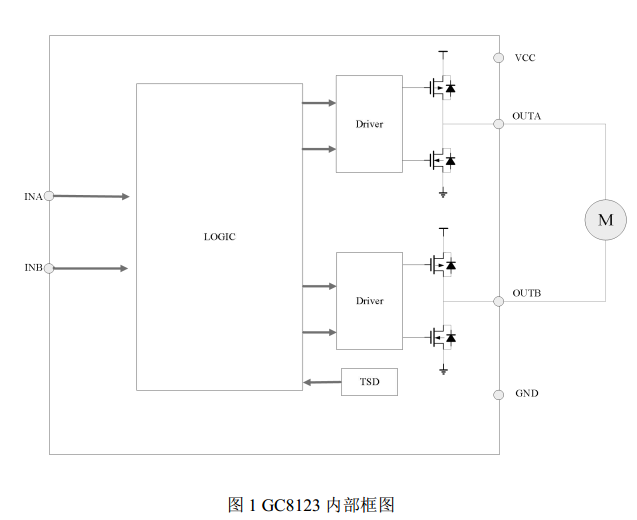

芯片特點
● H 橋電機驅動器
-- 電源電壓 1.2~7V
-- 低導通阻抗(HS+LS)420mΩ
● 1.2A 持續驅動輸出電流
● PWM(INA/INB)輸入模式
● 內置過溫保護
● 低電流睡眠模式 （nA 級， INA=INB=0）

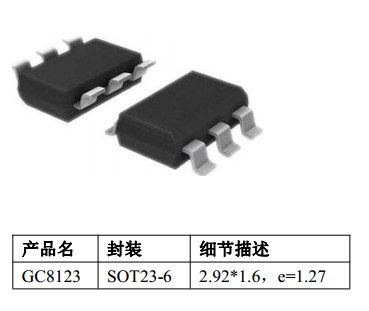

GC8123跟BL8123 pin對pin兼容.價格底，性能穩定。
電機中專門為產生磁場而設置的線圈組稱為勵磁繞組。由于受永磁材料性能的限制，利用磁鐵建立的磁場比較弱，它主要用于小容量電機。但是隨著新型永磁材料的出現，特別是高磁能積的稀土材料如稀土鈷、釹鐵硼的出現，容量達百千瓦級的永磁電機已開始研制。
