功放，顧名思義，就是功率放大的縮寫。與電壓或者電流放大來說，功放要求獲得一定的、不失真的功率，一般在大信號狀態下工作，因此，功放電路一般包含電壓放大或者電流放大電路沒有的特殊問題，具體表現在：①輸出功率盡可能大;②通常在大信號狀態下工作;③非線性失真突出;④提高效率是重要的關注點;⑤功率器件的安全問題。而對于音頻功放電路，也需要注意以上的問題。
根據放大電路的導電方式不同，音頻功放電路按照模擬和數字兩種類型進行分類，模擬音頻功放通常有A類，B類，AB類， G類，H類 TD功放，數字電路功放分為D類，T類。
功放芯片就好像是多媒體播放設備的“心臟”，是為播放設備提供動力的部件，也是關系到音質的重要環節之一，其重要性自然不言而喻。于是有許多音頻功放芯片的初學者就會好奇，要怎么才能選到合適的芯片呢？常用的音頻功放芯片有哪些？下面華強北IC代購網搜集了幾款最常用的音頻功放芯片，以及功率放大集成電路介紹希望對大家的音頻電路設計有幫助。
常用的音頻功放芯片
1、LM1875
LM1875是最常用的功放芯片之一，為單聲道設計，不僅具有音質醇厚功率大的優點，還具有完整的保護電路，在同類型芯片中屬于高檔型號。
2、LM3886
LM38863TF是美國NS公司（美國國家半導體公司）于90年代初推出的一款大功率音頻功放芯片。?該芯片的主要參數：工作電壓為±9V~±40V（推薦±25V~±35V?）RL=8Ω時的連續輸出功率達到68W（峰值135?W）。如果接成BLT時的輸出功率可以達到100W，而它的失真小于0.03％，其內部設計有非常完善的過耗保護電路。?本人也在使用使芯片，它的音色非常甜美，音質醇厚，頗有電子管的韻味，適合播放比較柔和的音樂。?NS公司還有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，為雙聲道設計，內含過壓、欠壓、過載、超溫等保護電路。其輸出功率不小于2×40W.低音深沉而有彈性，頗具膽機的風格。?
同樣是單聲道設計，共有11個引腳，相對LM1875來說，LM3885具有更大的功率，更寬的動態，在其他參數上也有優勢，所以只有在最高端多媒體音響才會采用LM3886作為音頻功放芯片。
3、LM4766
網上通常的說法是，LM4766等于將兩個LM3886封裝在一起，為什么這樣說呢？從性能參數來看，LM4766恰好和LM3886相當，甚至音色表色也是如出一轍。不過，由于LM4766引腳較多，業內人士常把它稱之為“蜈蚣芯片”，在焊接的時候具有一定的難度。
TDA1521/TDA1514A是荷蘭飛利浦公司專門為數字音響在播放時的低失真度及高穩度而設計推出的兩款芯片。所以用來接駁CD機直接輸出的音質特別好。?其中的參數為：TDA1521在電壓為±16V、阻抗為8Ω時，輸出功率為2×15W，此時的失真僅為0.5％。?TDA1514A的工作電壓為±9V~±30V，在電壓為±25V、RL=8Ω時，輸出功率達到50?W，總諧波失真為0.08％?。輸入阻抗20KΩ，?輸入靈敏度600mV，信嘈比達到85dB。其電路設有等待、靜嘈狀態，具有過熱保護，低失調電壓高紋波抑制，而且熱阻極低，具有極佳的高頻解析力和低頻力度。其音色通透純正，低音力度豐滿厚實，高音清亮明快，很有電子管的韻味。?以上兩款功放的外圍零件都比較少，是“傻瓜”型的功放芯片，非常適合初級發燒友組裝，只要按照電路圖，不需調試就可獲得很好的效果。由于該芯片的輸入電平比較低，我們?cè)谥谱魇遣恍枨爸梅糯笃鳎灰苯咏拥轿覀兊碾娔X聲卡、光驅、隨身聽上即可。著名的電腦多媒體音箱漫步者也是采用這兩種芯片。
TDA7294??
TDA7294是歐洲著名的SGS-THOMSON意法微電子公司于90年代向中國大陸摧出的一款頗有新意的DMOS大功率的集成功放電路。它一掃以往線性集成功放和厚膜集成的生、冷、硬的音色，廣泛應用于HI-FI領域：如家庭影院、有源音箱等。?該芯片的設計以音色為重點，兼有雙極信號處理電路和功率MOS的優點。具有耐高壓、低噪音、低失真度、重放音色極具親和力等特色；短路電流及過熱保護功能使其性能更完善。TDA7294的主要參數：Vs（電源電壓）=±10~±40V;Io（輸出電流峰值）為10安培；Po（RMS連續輸出功率）在Vs=±35V、8Ω時為70W，Vs=±27V、4Ω時為70W；音樂功率（有效值）Vs=±38V、8Ω時為100W，Vs=±29V、4Ω時為100W。總諧波失真極低，僅為0.005％。?另外，SGS-THOMSON意法微電子公司還有幾種代表作的功放芯片，如：TDA7295?TDA7296?TDA7264、TDA2030A（我們常用的麥藍低音炮就是采用此芯片）等。
TDA7294制作的功放電路圖
TDA7294集成功放電路是歐洲著名的SGS—THOMSON公司推出的一款Hi—Fi大功率DMOS集成功放電路。今天就為大家介紹三種使用TDA7294集成功放塊制作的功放電路。?
1．OOL電路?

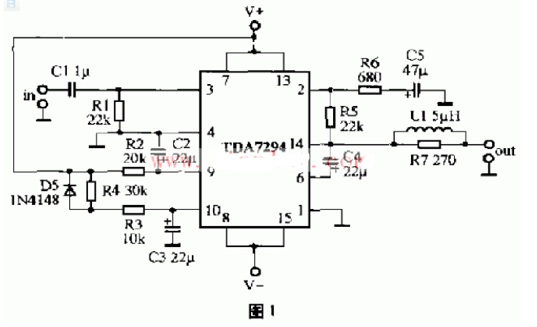

OCL電路圖見圖1，本電路是用兩片TDA7294組成的雙聲道70W?功放。外圍元件少，電路簡單，當電源電壓為土35V時，在8歐負載上可獲得70W的連續輸出功率。非常適合30平方米以下的環境放音。整流電路見圖4，如音箱阻抗小于8歐，電源電壓應相應降低。

2．BTL電路?

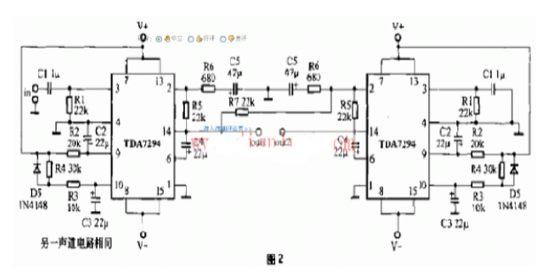

BTL電路見圖2，整流電路見圖4。利用兩片TDA7294橋接組成BTL功放電路，輸出功率可達150W?以上，適合歌舞廳等需要大功率的地方，立體聲時需要4塊TDA7294。當電源電壓為土25V時，在8歐姆負載上可獲得150W的連續輸出功率。當電源電為±35V時，在16歐姆負載上可獲得180W的連續輸出功率。用TDA7294作?BTL功放，負載不得低于8歐姆。

3．恒流功放?

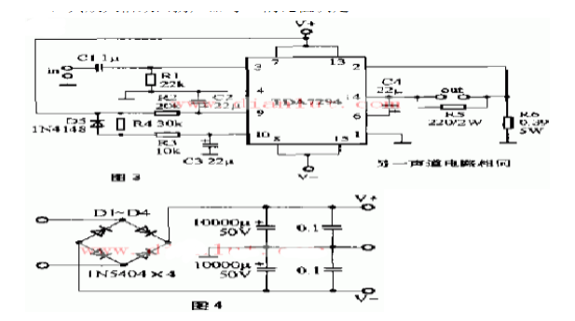

恒流功放電路見圖3，整流電路見圖4。本功放電路與前面兩種結構有些不同，其反饋電路為電流取樣、電壓求和負反饋。這種電路結構就是人們常說的恒流功放，電路的具體分析不作詳述，只介紹與傳統恒壓功放相比后較突出的優點。?
①功放輸出電流與負載阻抗無關，即使負載短路，也不會造成功放塊過熱現象。?
②輸出功率隨著負載阻抗的增大而增大，在一定功率儲備之內推動揚聲器負載，可以很好地保證原來音樂信號的低音力度和高頻解析力。
③作用在揚聲器音圈上的力只依賴于電流。用流控振蕩方式推動揚聲器必然要快于壓控振蕩方式，使揚聲器振動系統
④輸入、輸出阻抗容易做到匹配。恒流功放電路實際上是一個受輸入信號電壓控制的受控電流源。它的內部反饋電路為電流取樣，電壓求和負反饋，具有輸入、輸出阻抗均高的特點。輸入阻抗高，正好是前級恒壓放大電路所需要的，有利于信號電壓無損失地送到功放輸入端。而輸出阻抗高，能減少內阻對信號的分流，有利于把輸出信號電流都加在負載上。圖3中，電源電壓選擇為±35V，其放大倍數由揚聲器與R6的比值決定。?
