51單片機ULN2003驅動步進電機的典型應用電路圖解
2020/8/7 10:10:33 點擊：
[導讀] ULN2003是高耐壓、大電流復合晶體管陣列，由七個硅NPN 復合晶體管組成，每一對達林頓都串聯一個2.7K 的基極電阻，在5V 的工作電壓下它能與TTL 和CMOS 電路直接相連，可以直接
ULN2003是高耐壓、大電流復合晶體管陣列，由七個硅NPN 復合晶體管組成，每一對達林頓都串聯一個2.7K 的基極電阻，在5V 的工作電壓下它能與TTL 和CMOS 電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
51單片機是對所有兼容Intel 8031指令系統的單片機的統稱。該系列單片機的始祖是Intel的8004單片機，后來隨著Flash rom技術的發展，8004單片機取得了長足的進展，成為應用最廣泛的8位單片機之一，其代表型號是ATMEL公司的AT89系列，它廣泛應用于工業測控系統之中。很多公司都有51系列的兼容機型推出，今后很長的一段時間內將占有大量市場。51單片機是基礎入門的一個單片機，還是應用最廣泛的一種。需要注意的是51系列的單片機一般不具備自編程能力。
51單片機ULN2003驅動步進電機的典型應用電路圖解

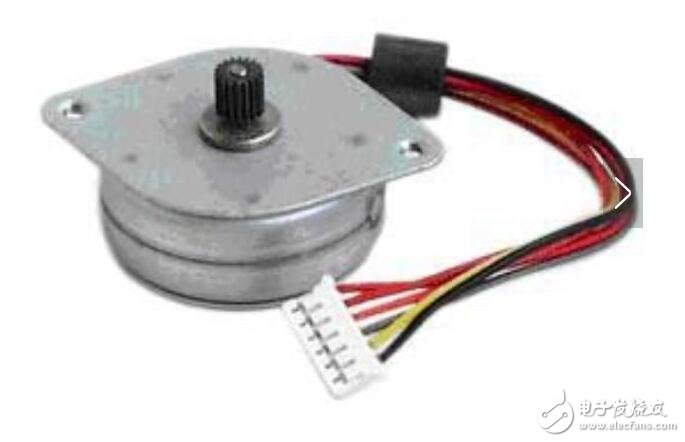

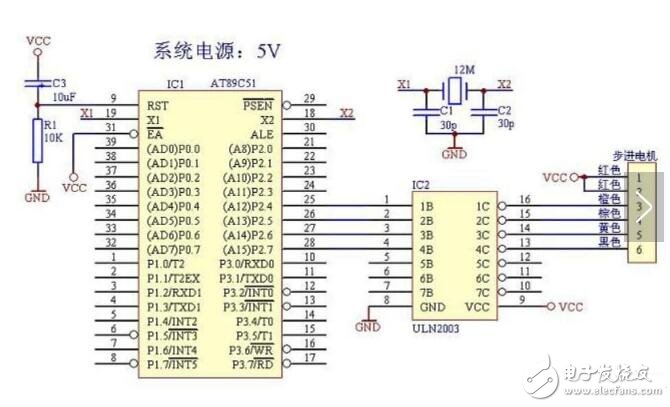

51單片機ULN2003驅動步進電機-_典型應用電路圖。該步進電機有6根引線，排列次序如下：1：紅色、2：紅色、3：橙色、4：棕色、5：黃色、6：黑色。 采用51驅動ULN2003的方法進行驅動。
51單片機ULN2003驅動步進電機的典型應用電路圖
這款步進電機的驅動電壓12V，步進角為 7.5度 。 一圈 360 度 ， 需要 48 個脈沖完成。
51單片機ULN2003驅動步進電機的典型應用電路圖
ULN2003的驅動直接用單片機系統的5V電壓，可能力矩不是很大，大家可自行加大驅動電壓到12V。
ULN2003是高耐壓、大電流復合晶體管陣列，由七個硅NPN 復合晶體管組成，每一對達林頓都串聯一個2.7K 的基極電阻，在5V 的工作電壓下它能與TTL 和CMOS 電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
51單片機是對所有兼容Intel 8031指令系統的單片機的統稱。該系列單片機的始祖是Intel的8004單片機，后來隨著Flash rom技術的發展，8004單片機取得了長足的進展，成為應用最廣泛的8位單片機之一，其代表型號是ATMEL公司的AT89系列，它廣泛應用于工業測控系統之中。很多公司都有51系列的兼容機型推出，今后很長的一段時間內將占有大量市場。51單片機是基礎入門的一個單片機，還是應用最廣泛的一種。需要注意的是51系列的單片機一般不具備自編程能力。
51單片機ULN2003驅動步進電機的典型應用電路圖解
51單片機ULN2003驅動步進電機-_典型應用電路圖。該步進電機有6根引線，排列次序如下：1：紅色、2：紅色、3：橙色、4：棕色、5：黃色、6：黑色。 采用51驅動ULN2003的方法進行驅動。
51單片機ULN2003驅動步進電機的典型應用電路圖
這款步進電機的驅動電壓12V，步進角為 7.5度 。 一圈 360 度 ， 需要 48 個脈沖完成。
51單片機ULN2003驅動步進電機的典型應用電路圖
ULN2003的驅動直接用單片機系統的5V電壓，可能力矩不是很大，大家可自行加大驅動電壓到12V。
