深圳市錦鋒科技有限公司是浙江森尼克的一級代理。

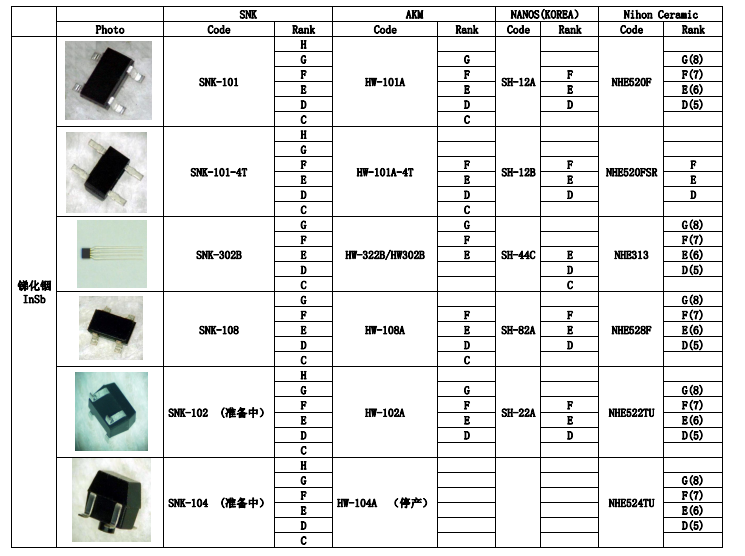

主要產品包括：銻化銦霍爾芯片101，108系列，砷化鎵霍爾芯片，732系列霍爾開關元件，可編程霍爾方案，以及霍爾傳感器相關產品 .
高靈敏度 銻化銦 霍爾元件 / High-sensitivity InSb Hall Element
微型貼片式封裝 （焊盤和SOT143相同） / Mini-type SMT package (Same as SOT143 land pattern)
以卷帶盤形式出廠 （每盤3000個元件） / Shipment by Embossed-tape reel (3000pcs devices per reel)
1. 極限值 / Absolute Maximum Limit
項目 / Item 符號 / Symbol 極限值 / Limit 單位 / Unit
最大輸入電流 / Max. Input Current
40℃定電流驅動 / Constant Current Drive
Ic max 20 mA
動作溫度范圍 / Operating Temp. Range Topr -40～+110 ℃
保存溫度范圍 / Storage Temp. Range Tstg -40～+125 ℃
注: 在沒有安裝限流電阻的場合,建議在最大輸入電壓范圍內使用.
Note: For constant-voltage drive without protective resistance, please stay within the input voltage
derating curve.
2. 霍爾輸出電壓分級和等級表示 / Classification of Output Hall Voltage（ VH ）
等級表示 / Rank 霍爾輸出電壓 / VH（mV）
C 168 ～ 204
D 196 ～ 236
E 228 ～ 274
F 266 ～ 320
G 310 ～ 370
H 360 ～ 415
測定條件：定電壓驅動 B=500G，Vin=1V / Constant Voltage B=500G，Vin=1V
注：使用時請按可兼容 3 個等級或 3 個等級以上設計 (例: 設計為等級 D, E, F 都可以使用)。
Note: When ordering, please design to compatible with 3 ranks or above (e.g. D, E, F).


3. 電氣特性（測定溫度 25°C）/ Electrical Characteristics(Ta=25°C)
項目
/ Item
符號
/ Symbol
測定條件
/ Condition
最 小
/ Min.
標 準
/ Typ.
最 大
/ Max.
單 位
/ Unit
霍爾輸出電壓
Output Hall Voltage
VH 定電壓驅動
B=500G, Vc=1V
168 415 mV
輸入阻抗
Input Resistance
Rin B=0G , Ic=1mA 240 550 ohm
輸出阻抗
Output Resistance
Rout B=0G , Ic=1mA 240 550 ohm
不平衡電壓
Offset Voltage
Vu B=0G, Vc=1V -7 +7 mV
輸出電壓的溫度系數
Temp. quotiety of VH
αVH 以 20℃為基準，0~40℃間的平均
Average by 0~40℃
B=500G, Ic=5mA
-1.8 %/℃
輸入電阻的溫度系數
Temp. quotiety of Rin
αRin 以 20℃為基準，0~40℃間的平均
Average by 0~40℃
B=0G , Ic=1mA
-1.8 %/℃
絕緣阻抗
Dielectric Resistance
100V DC 1.0 Mohm
VH=VHM—Vu：T1 = 20℃, T2 = 0℃, T3 = 40℃
VHM是在500G下的霍爾輸出電壓實測值 / VHM is the measurement data of output hall voltage at 500G。
αVH =
1
VH (T1) X
VH (T3)–VH (T2)
(T3 – T2) . X100 αRin =
1
Rin (T1)
X
Rin (T3)–Rin (T2)
(T3 – T2) . X100
