小白需知的片狀電阻上的數字標注意思
2021/8/13 9:57:51 點擊：
片狀電阻，目前使用最多的是3.2mm×1.6mm或2mm×1.5mm兩種規格。因其體積小，通常用3位阿拉伯?dāng)?shù)字來標注片狀電阻的阻值，其中第1位數代表阻值的第1位有效數；第1位數表示阻值的第2位有效數字；第3位數字表示阻值的倍率（即在前兩位數字后邊加0的個數）。例如202代表20后邊加2個0，即2000Ω＝2kΩ。681表示在68后面加1個0，即680Ω。105表示1MΩ。100表示10Ω（不要誤認為100Ω），470表示47Ω。對于帶小數的歐姆級片狀電阻，用R代表Ω。例如2R2代表2.2Ω，8R2代表8.Ω，R47表示0.47Ω等。 另外少數片狀電阻也有4位數字標注的，例如，美國的某些電器中用的片狀電阻，就有標注為6801的，代表6.8kΩ。其實4位數標注法與3位數標注法的差別只是多了一位有效數，其余與3位數標注法相同。
您可能感興趣的！

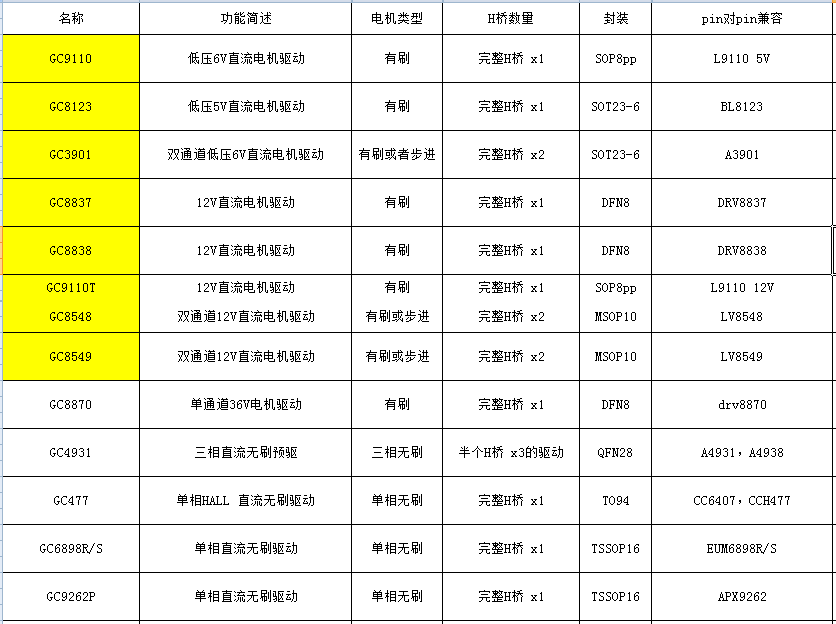

深圳市錦鋒科技有限公司專業提供直流電機芯片
