SC3525替代AD7524
SC3525 8 位緩沖乘法 DAC
主要性能：
? 兼容微處理器（6800、8085、Z80 等）
? TTL/CMOS 輸入電平兼容
? 片上數據鎖存器
? 端點線性度
? 低功耗
? 單調性保證（全溫度范圍）
? 無閂鎖（無需肖特基二極管保護）
應用場合：
? 微處理器增益控制電路
? 微處理器衰減控制電路
? 微處理器功能控制
? 精密 AGC 電路
? 總線結構設備
產品概況：
SC3525 是一款用于與大多數微處理器直接接口的低成本、8 位單芯片 CMOS DAC。
SC3525 是一款帶輸入鎖存器的 8 位 DAC，其加載周期類似于隨機存取存儲器的"寫入"
周期。SC3525 采用先進的 CMOS 薄膜制造工藝，功耗小于 10 毫瓦時精度可達 1/8 LSB。
新改進的設計免去了以前所需的肖特基保護二極管，并使在+5V 電源時的 TTL 電平兼
容性得到保證。加載速度的提高，以便與大多數微處理器兼容。
SC3525 采用+5V 至+15V 電源供電，可直接與大多數微處理器總線或輸出端口連接。
出色的乘法特性（2 象限或 4 象限），使 SC3525 成為許多微處理器增益設置和信號控制
應用的理想選擇。

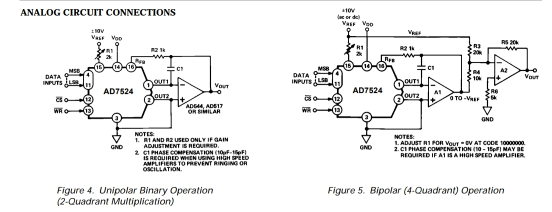

SC3525、AD7524典型應用電路圖：
AD7524JN –40°C to +85°C ±1/2 LSB N-16
AD7524KN –40°C to +85°C ±1/4 LSB N-16
AD7524LN –40°C to +85°C ±1/8 LSB N-16
AD7524JP –40°C to +85°C ±1/2 LSB P-20A
AD7524KP –40°C to +85°C ±1/4 LSB P-20A
AD7524LP –40°C to +85°C ±1/8 LSB P-20A
AD7524JR –40°C to +85°C ±1/2 LSB R-16A
AD7524AQ –40°C to +85°C ±1/2 LSB Q-16
AD7524BQ –40°C to +85°C ±1/4 LSB Q-16
AD7524CQ –40°C to +85°C ±1/8 LSB Q-16
AD7524SQ –55°C to +125°C ±1/2 LSB Q-16
AD7524TQ –55°C to +125°C ±1/4 LSB Q-16
AD7524UQ –55°C to +125°C ±1/8 LSB Q-16
AD7524SE –55°C to +125°C ±1/2 LSB E-20A
AD7524TE –55°C to +125°C ±1/4 LSB E-20A
AD7524UE –55°C to +125°C ±1/8 LSB E-20A
