無刷電機BLDC驅動控制硬件電路分享
2020/8/7 10:19:02 點擊：
大家在工作中，經常會遇到硬件、軟件配合不愉快，影響工作效率，小編今天結合我們現有硬件經驗，給的大家分享，共同探討一下無刷電機驅動控制硬件注意事項和參考電路。

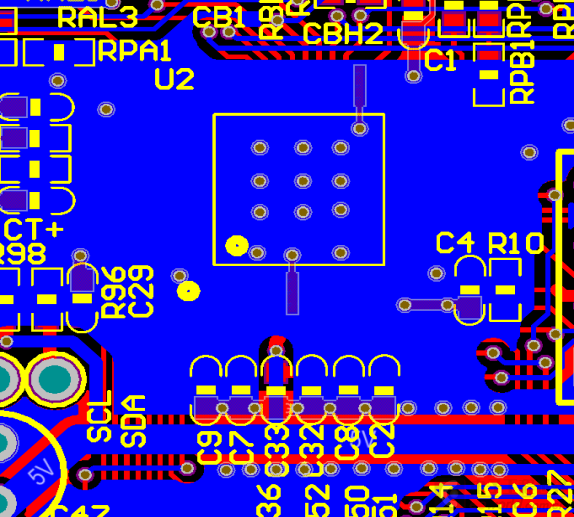

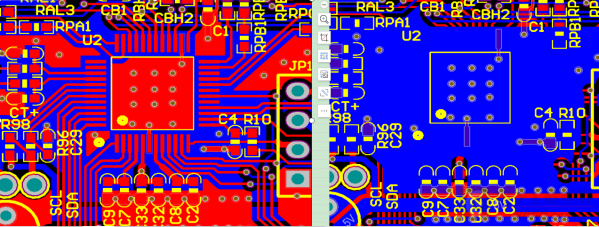

一，1，芯片背面的最好不要走線，保持地線覆銅的完整性，（參見樣例一）。
2，電源線寬度在20mil以上。
3，所有信號線必須在經過去耦、濾波電容之后才能進入相應的元器件管腳，不能將去耦、濾波電容放置在一旁。

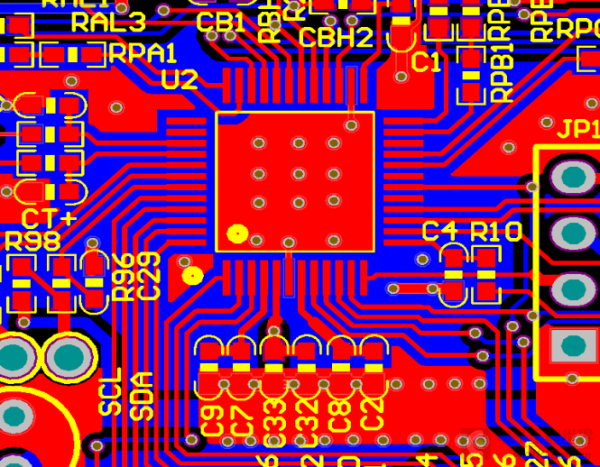

（樣例一）
二，1，AVDD管腳處接一個大于或等于1uF瓷片去耦電容。
2，AVDD管腳到去耦電容之間的距離小于2cm（參見樣例一）。
3，AVDD管腳到去耦電容連接線之間沒有過孔。

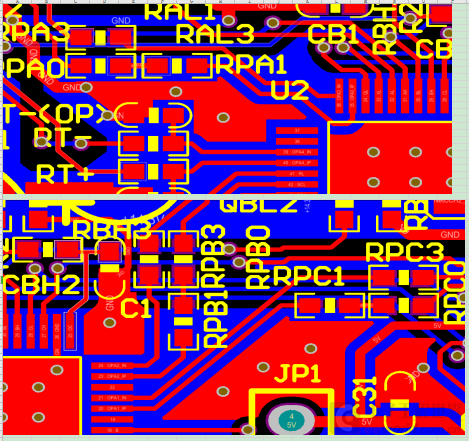

三，1，運放輸入端的匹配電阻距離芯片引腳應小于2cm（參見樣例二），并且兩組電阻不能分開（參加樣例九）。
2，運放輸入端的匹配電阻連接到相應MOS管源極和漏極（或采樣電阻兩端）的引線應走差分線，不可以就近選擇系統地線（參見樣例十）。
3，運放輸入端及連接的匹配電阻到最終的采樣電阻之間的走線，就盡可能減少過孔的數量（參見樣例十）。
四，1，AVDD的去耦電容接地端、RESET的復位電路電容接地端，與芯片的地（AVSS）之間圍成的區域是全部覆地（在芯片背面），該區域圍成的地沒有被其他走線分割（參見樣例一）。
2，RESET的RC復位電路距離芯片1cm以內（參見樣例一）
3，PCB頂層和底層的覆地，每平方厘米內過孔5個以上（參見樣例一）。
4，AVDD/RESET濾波電容的接地端需通過2個以上的過孔打到背面的大面積覆地，芯片地需通過6個以上過孔到背面覆地。
5，開關電源部分不能覆地，大面積敷地和開關電源部分保持至少3mm的距離。
五，1，過孔內徑不小于15mil。
2，芯片的所有模擬輸入端不能懸空，例如OPA_IP OPA_IN等，不使用時需將其接地。
3，信號線和地線上不可串磁珠。
六，1，使用集成預驅動芯片的設計，集成預驅動芯片的GND引腳通過過孔接地的，至少使用兩個過孔（參見樣例三）。
2，使用集成預驅動芯片的設計，集成預驅動芯片的VCC引腳通過過孔接電源的，至少使用兩個過孔。
3，使用集成預驅動芯片的設計，為減少信號反射，預驅芯片的兩個輸入端需要加一個1K電阻（參見樣例四）。

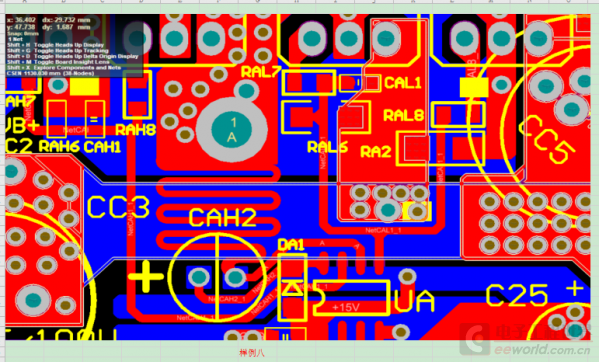

4，預驅芯片的VS端要先經過Boost電容再到相線，PCB上需要走蛇形線，形成一個小電感，用來降低相線較大的dV/dt對預驅芯片的影響（參見樣例八）。
一，1，芯片背面的最好不要走線，保持地線覆銅的完整性，（參見樣例一）。
2，電源線寬度在20mil以上。
3，所有信號線必須在經過去耦、濾波電容之后才能進入相應的元器件管腳，不能將去耦、濾波電容放置在一旁。
（樣例一）
二，1，AVDD管腳處接一個大于或等于1uF瓷片去耦電容。
2，AVDD管腳到去耦電容之間的距離小于2cm（參見樣例一）。
3，AVDD管腳到去耦電容連接線之間沒有過孔。
三，1，運放輸入端的匹配電阻距離芯片引腳應小于2cm（參見樣例二），并且兩組電阻不能分開（參加樣例九）。
2，運放輸入端的匹配電阻連接到相應MOS管源極和漏極（或采樣電阻兩端）的引線應走差分線，不可以就近選擇系統地線（參見樣例十）。
3，運放輸入端及連接的匹配電阻到最終的采樣電阻之間的走線，就盡可能減少過孔的數量（參見樣例十）。
四，1，AVDD的去耦電容接地端、RESET的復位電路電容接地端，與芯片的地（AVSS）之間圍成的區域是全部覆地（在芯片背面），該區域圍成的地沒有被其他走線分割（參見樣例一）。
2，RESET的RC復位電路距離芯片1cm以內（參見樣例一）
3，PCB頂層和底層的覆地，每平方厘米內過孔5個以上（參見樣例一）。
4，AVDD/RESET濾波電容的接地端需通過2個以上的過孔打到背面的大面積覆地，芯片地需通過6個以上過孔到背面覆地。
5，開關電源部分不能覆地，大面積敷地和開關電源部分保持至少3mm的距離。
五，1，過孔內徑不小于15mil。
2，芯片的所有模擬輸入端不能懸空，例如OPA_IP OPA_IN等，不使用時需將其接地。
3，信號線和地線上不可串磁珠。
六，1，使用集成預驅動芯片的設計，集成預驅動芯片的GND引腳通過過孔接地的，至少使用兩個過孔（參見樣例三）。
2，使用集成預驅動芯片的設計，集成預驅動芯片的VCC引腳通過過孔接電源的，至少使用兩個過孔。
3，使用集成預驅動芯片的設計，為減少信號反射，預驅芯片的兩個輸入端需要加一個1K電阻（參見樣例四）。
4，預驅芯片的VS端要先經過Boost電容再到相線，PCB上需要走蛇形線，形成一個小電感，用來降低相線較大的dV/dt對預驅芯片的影響（參見樣例八）。
