Allegro 電流傳感器ACS756xCB之國產首先SCT050系列

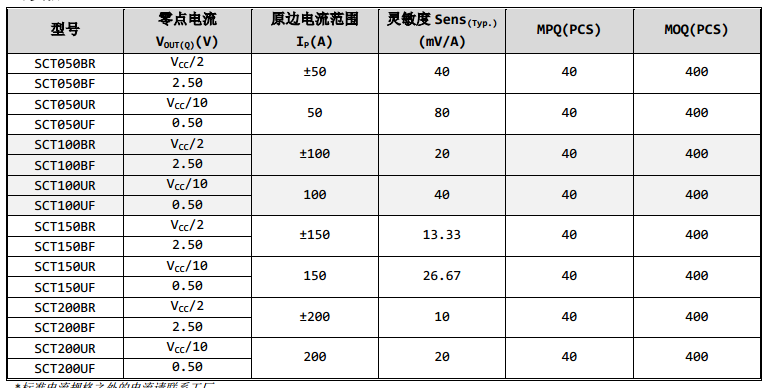

SCT系列電流傳感器各型號：
SCT050BR，SCT050BF，SCT050UR，SCT050UF，SCT100BR，SCT100BF，SCT100UR，SCT100UF，SCT150BR，SCT150BF，SCT150UR，SCT150UF，SCT200BR，SCT200BF，SCT200UR，SCT200UF對標替代 美國ALLEGRO電流傳感器有ACS758系列、ACS770系列、ACS756系列、ACS759系列、ACS772系列型號，ALLEGRO PIN TO PIN國產替代各型號如下：
ACS758系列型號有：ACS758LCB-050B-PFF-T，ACS758LCB-050U-PFF-T ，ACS758LCB-100B-PFF-T，ACS758LCB-100B-PSF-T ，ACS758LCB-100U-PFF-T ，ACS758KCB-150B-PFF-T ，ACS758KCB-150U-PSF-T ，ACS758KCB-150B-PSS-T ，ACS758KCB-150U-PFF-T ，ACS758ECB-200B-PFF-T，ACS758ECB-200B-PSF-T ，ACS758ECB-200U-PSF-T，ACS758ECB-200B-PSS-T，ACS758ECB-200U-PFF-T；
ACS770系列型號有：
ACS770LCB-050B-PFF-T，ACS770LCB-050U-PFF-T，ACS770LCB-100B-PFF-T，ACS770LCB-100B-PSS-T，ACS770LCB-100U-PFF-T，ACS770LCB-100U-PSF-T，ACS770KCB-150B-PFF-T，ACS770KCB-150B-PSF-T，ACS770KCB-150B-PSS-T，ACS770KCB-150U-PFF-T ，ACS770KCB-150U-PSF-T，ACS770ECB-200B-PFF-T ，ACS770ECB-200B-PSF-T，ACS770ECB-200U-PFF-T ，ACS770ECB-200U-PSF-T；
ACS756系列型號有：
ACS756SCA-050B-PFF-T，ACS756SCB-050B-PFF-T，ACS756SCA-100B-PFF-T，ACS756SCB-100B-PFF-T，ACS756SCB-100B-PSF-T，ACS756KCA-050B-PFF-T，ACS756KCB-050B-PFF-T；
ACS759系列型號有：
ACS759LCB-050B-PFF-T，ACS759LCB-100B-PFF-T，ACS759KCB-150B-PFF-T，ACS759KCB-150B-PSS-T，ACS759ECB-200B-PFF-T，ACS759ECB-200B-PSS-T；
ACS772系列型號有：
ACS772LCB-050U-PFF-T，ACS772LCB-050B-PFF-T，ACS772LCB-050B-PSS-T，ACS772LCB-100U-PFF-T，ACS772LCB-100B-PFF-T，ACS772KCB-150U-PFF-T，ACS772KCB-150B-PFF-T，ACS772ECB-200U-PFF-T，ACS772ECB-200B-PFF-T，ACS772ECB-250U-PFF-T，ACS772ECB-250U-PSF-T，ACS772ECB-250B-PFF-T，ACS772ECB-250B-PSF-T，ACS772ECB-300B-PFF-T，ACS772ECB-400B-PFF-T
SCT系列電流傳感器為工業和汽車應用領域內AC，DC的電流檢測提供了體積更小，性價比更高的解決方案，并可提供多種輸出模式。
優勢特征：
?應用hall感應原理的開環型電流傳感器
?單電源5V供電
?支持單向，雙向輸出
?模擬信號輸出
?原邊測量電流范圍可從±50A-±200A
?傳感器工作溫度范圍：-40 °C to +125°C
(150A為-40 °C to +105°C；200A為-40 °C to +85°C)
?零點輸出電壓：
-xR：偏置QVO與供電電源VCC等比例輸出，增益Gain固定VQVO=VCC/2 or VCC/10
-xF：偏置QVO和增益Gain均固定VQVO=2.50 or 0.50
?良好的精度、線性度以及溫漂
?低內阻，可有效控制發熱功耗
產品應用：
?EV/HEV電機控制器
?變頻器
?DC/DC
