電感是導線內通過交流電流時，在導線內部及其周圍產生的交變磁通，導線的磁通量與產生此磁通的電流成正比。在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器組成高通或低通濾波器、移相電路及諧振電路等；變壓器可以進行交流耦合、變壓、變流和阻抗變換等。在空調電路板中，電感的使用十分廣泛。

1   故障分析

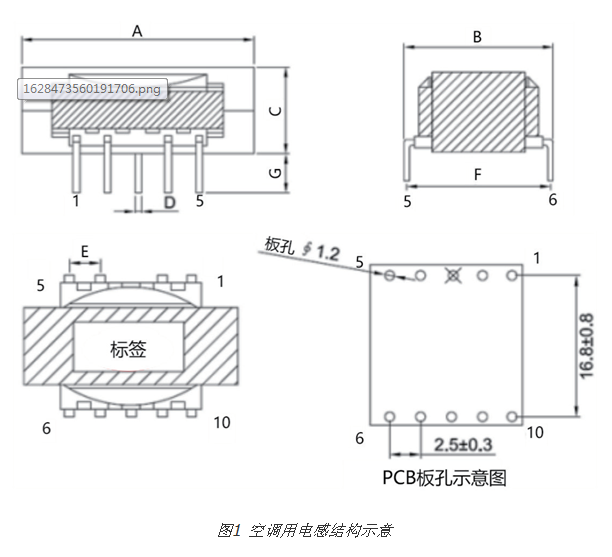

在空調電路板中，經常出現電感引腳斷裂脫離本體的情況。電路板使用的電感本體磁芯成分主要是鐵、錳、鋅組成，骨架成分為電木粉，漆包線成分為銅，本體重量大，引腳承受的重力也大，周轉、轉運過程中很容易出現引腳受力脫離本體的情況（表1 和圖1）。





 2   試驗方案

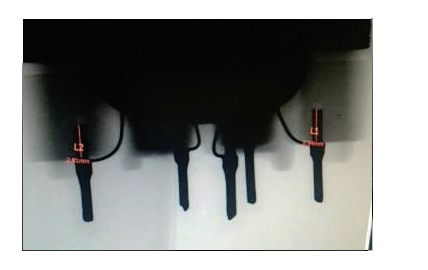

現有電感引腳植入深度約為2.2 ～ 2.3 mm，將引腳植入的深度增加到3.2 ～ 3.3 mm，通過振動和跌落試驗驗證增加植入深度后的電感可靠性情況，如圖2 所示。



圖2 電感引腳植入深度示意

2.1 振動試驗驗證

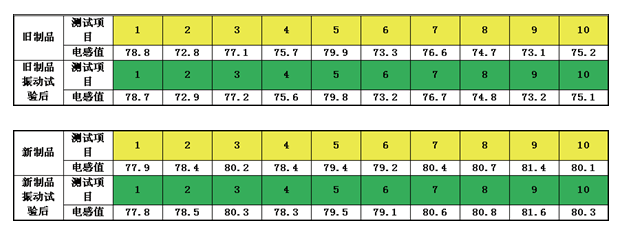

新舊制品同時安排振動試驗，頻率75 Hz，振幅3.00 mm，時間6 h；新制品電感10 個、舊制品電感10 個，如表2 所示。

表2 電感性能參數測試對比





從測試數據看，增加植入深度前后的電感相關參數無明顯差異。

2.2 跌落試驗驗證

跌落條件：將電感裝到空調電路板上；跌落高度：75 cm；試驗平臺：地磚；跌落方向：PCB 垂直地面、上下左右前后6 個邊分別朝下的方向；新制品電感5 個植入深度（3.2~3.4）mm、舊制品電感5 個植入深度（2.2~2.3）mm，如表3。



從試驗數據看，新制品電感在第3 次跌落時只斷開2 個，舊制品第3 次跌落斷開4 個，新制品第5 次跌落仍然有2 個電感引腳穩固在PCB 板上未斷開，新制品相比舊制品引腳可靠性有所改善。

3   試驗結果

振動試驗后對電感各項性能參數測試，增加植入深度前后的電感相關參數無明顯差異。從跌落試驗數據看，新制品電感在第三次跌落時只斷開2 個，舊制品第3 次跌落斷開4 個，新制品第五次跌落仍然有2 個電感引腳穩固在PCB 板上未斷開，新制品相比舊制品引腳可靠性有明顯改善。

4   結論

通過增加電感引腳植入深度，可提高電感裝配可靠性，降低空調電路板電感引腳斷裂問題產生。
