完整H橋GC9110功能兼容HG40F13
芯片描述
GC9110 是一款低壓 5V 全橋驅動芯片,完全兼容替代L9110,無需更改外圍,功能兼容HG40F13,MX6208,HR9110,為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的
電機驅動解決方案。GC9110 能提供高達 1.3A 的持續輸出電流。可以工作在 1.2~7V 的電源電壓上。GC9110 具有 PWM(IN/IN)輸入接口,

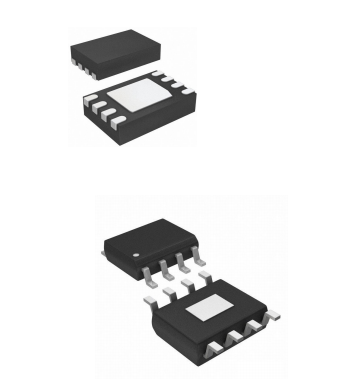

與行業標準器件兼容, 并具有過溫保護功能。GC9110S 是 SOP8pp 封裝,GC9110D 是DFN 封裝。
芯片特點
● H 橋電機驅動器
-- 電源電壓 1.2~7V
-- 低導通阻抗(HS+LS)420mΩ
● 1.3A 持續驅動輸出電流
● PWM(IN1/IN2)輸入模式
● 內置過溫保護
● 低電流睡眠模式(nA 級,IN1=IN2=0
芯片應用
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水氣表開關
● 醫療設備
● 電動牙刷
深圳市錦鋒科技有限公司專業提供直流電機芯片,一級代理,價格優惠,品質保證,產品類別齊全,一站式供應,可提供技術支行!
