馬達控制驅動芯片L9110和GC9110
12V直流電機驅動GC9110T pin對pin兼容L9110.
L9110低靜態工作電流；
寬電源電壓范圍：2.5V-12V；
每通道具有800mA連續電流輸出能力；
較低的飽和壓降；
TTL/CMOS輸出電平兼容，可直接連CPU；
輸出內置鉗位二極管，適用于感性負載；
控制和驅動集成于單片IC之中；
具備管腳高壓保護功能；
工作溫度：0℃-80℃。

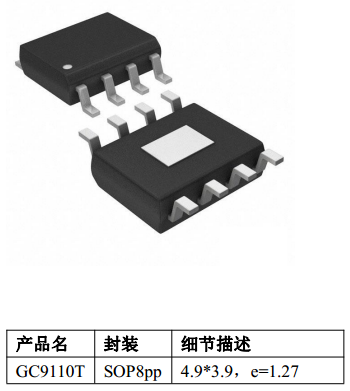

GC9110T 是一款 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動一個步進電機。GC9110T 是 GC9110（低壓 6V 驅動）的 12V 升級版本，客戶根據應用電壓與成本

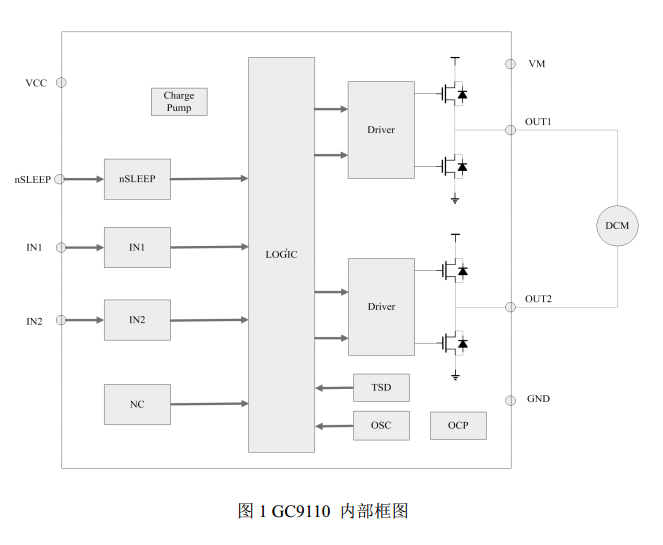

來選擇芯片。GC9110T 可以工作在 3.8~12V 的電源電壓上，能提供高達 1.5A 持續輸出電流或則2.5A 峰值電流，睡眠模式下功耗小于 1uA。GC9110T 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC9110T 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。
